GX系列基本型永磁耦合器
全部分类
浏览量:
1000

GX系列基本型永磁耦合器

基本型永磁耦合器的主要元件是有导体转子、环绕的永磁转子组成导体转子是带铜环的钢制转子,它与电机轴连接,永磁转子是带永磁原料的铝制转子,它与工作机轴连接,永磁转子和导体转子形成固定的隙值永不接触。在电机转动时,转子之间的相对运动能在导体中产生感应涡电流,涡电流产生的磁场与永磁体磁场相互作用,从而实现转矩的传递。
产品编号
产品描述
参数

u产品概述

基本型永磁耦合器(联轴器)

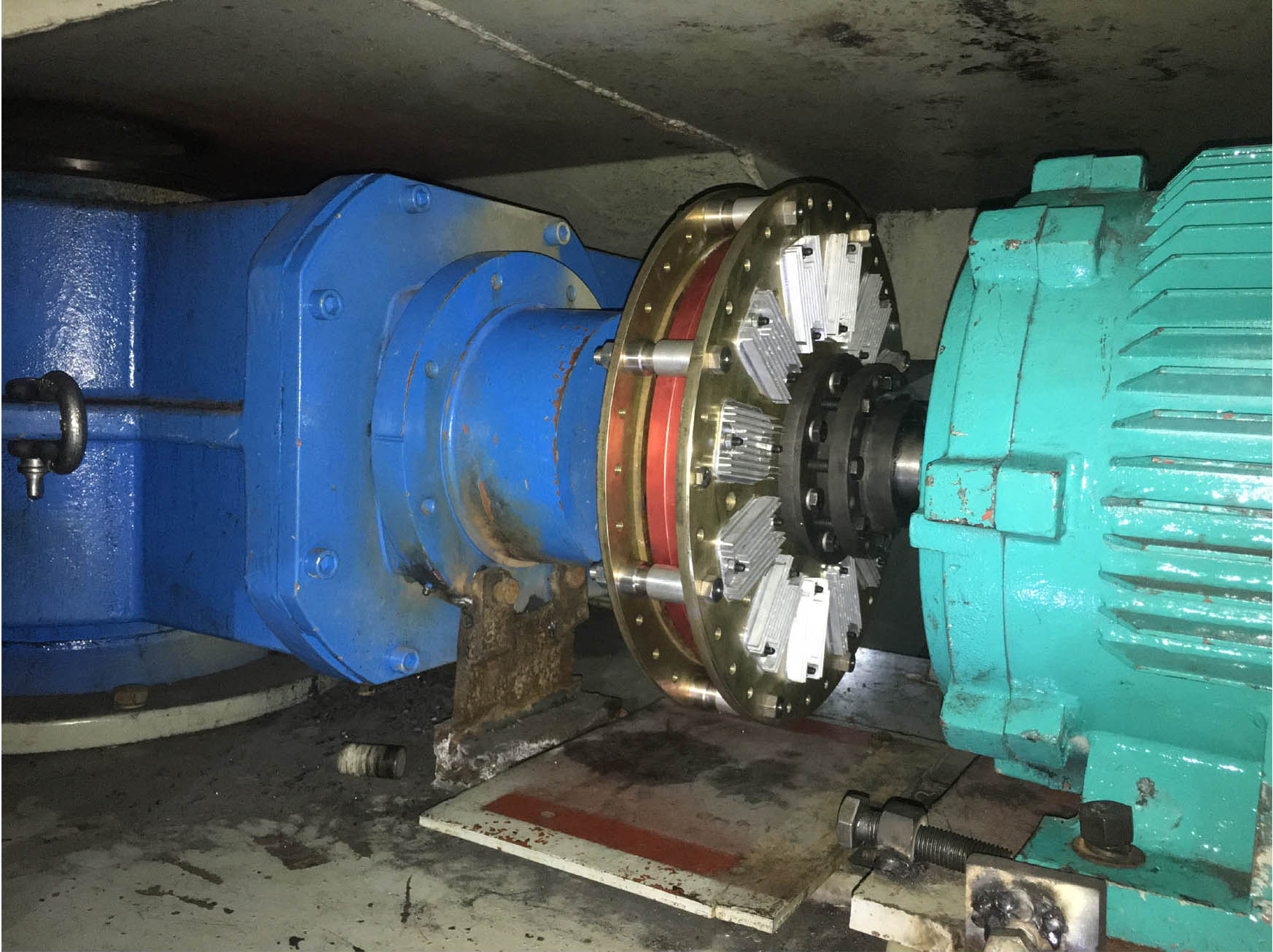

基本型永磁耦合器是根据磁感应原理开发而来,主要由导体转子、环绕的永磁转子构成,导体转子与电机轴连接,永磁转子与工作机轴连接,永磁转子和导体转子形成固定的气隙永不接触,在电机转动时,转子之间的相对运动使得导体转子中产生感应涡电流,涡电流产生的磁场与永磁体磁场相互作用,从而实现转矩的传递,此种传扭方式颠覆了传统的传扭方式,非接触传递力矩成为最大的亮点,实现了无磨损、免维护,具有减振、降噪等优点,大大提高了设备运行的可靠性。其可根据现场工况力矩要求,对永磁联轴器气隙进行出厂调节,从而实现了系统节能。由精基公司自主开发的专利产品“内外套式锁紧机构”彻底解决了传统耦合器安装拆卸困难、可靠性低的弊端。

u应用范围

3.1 基本型永磁耦合器 适用于堵转概率较低的设备,能够改变气隙,实现不同转速输出从而达到提高节能,如:泵类、风机类。

3.2 限矩型永磁耦合器 适用于皮带机、斗式提升机、斜拉链、破碎机等液力耦合器使用场合可参考替换使用。

u主要技术特点

GX系列基本型永磁耦合器

1)  缓冲启动

2)  消除振动、无磨损

3)  无需润滑、免维护

4)  简单、可靠,纯机器构造

5)  安装简单,允许较大的对中误差

6)  绿色节能,节能5%

7)  适应各种恶劣ayx爱游戏官方app平台入口

8)  使用寿命长

u选型表

5.1 GX系列基本型永磁耦合器技术参数表

GX基本型永磁耦合器技术参数表

电机功率

电机转速

KW

3000rpm

1500rpm

1000rpm

750rpm

5.5

GX100

GX100

GX100

GX100

7.5

11

GX110

GX110

15

18.5

GX110

GX120

GX120

22

30

GX130

37

GX110

GX120

GX130

45

GX140

55

GX130

GX140

GX150

75

GX120

GX150

GX160/GX155

90

GX140

GX170

110

GX130

GX150

GX160/GX155

GX180/GX165

132

GX170

GX190/GX175

160

GX140

GX160/GX155

GX180/GX165

GX200

200

GX170

GX200

GX185

220

GX150

GX180/GX165

GX185

250

280

GX190/GX175

GX195

315

GX160/GX155

GX200



未找到相应参数组,请于后台属性模板中添加
